Elektromagnetický ventil 3cs - K1914724

Elektromagnetický třícestný ventil (3cs) Miele – K1914724 (01914724) 230V

Tento třícestný (3cs) elektromagnetický ventil (solenoid) je špičkovým konstrukčním dílem napouštěcího systému navrženým pro prémiové automatické pračky značky Miele. Ventil pracuje se standardním síťovým napětím 230V AC a v pračce plní roli centrálního elektronického distributora vody.

Na rozdíl od běžnějších ventilů disponuje tento model třemi nezávisle ovládanými cívkami. Ty umožňují řídicí jednotce pračky Miele precizně směřovat proudící vodu do tří různých sekcí zásuvky na prací prostředky – samostatně pro fázi předpírky, hlavního praní a pro spláchnutí aviváže či speciálních kapslí (systémy CapDosing). U vybraných modelů může třetí ceta sloužit také pro okruh přímého sprchování prádla nebo kondenzaci u praček se sušičkou.

Technické parametry

Konstrukční specifika a německá kvalita

Ventily pro spotřebiče Miele se vyznačují mimořádně robustním zpracováním, které odpovídá testování přístrojů na dlouhou životnost:

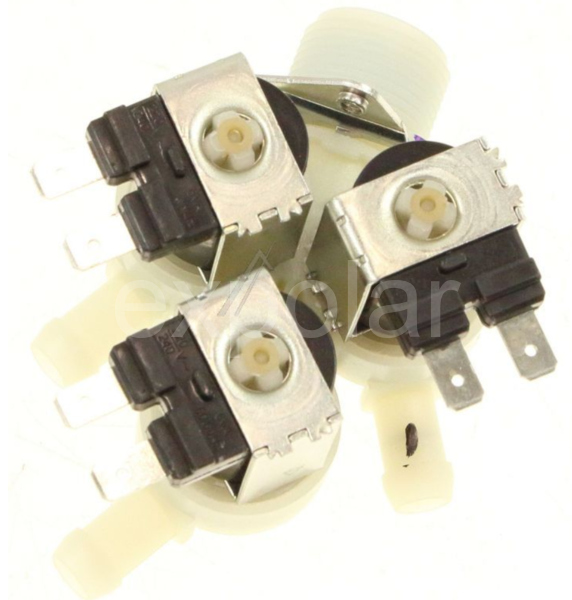

• Trojitá konfigurace cívek: Cívky jsou na pevném plastovém šasi rozmístěny tak, aby efektivně zvládaly vysoký hydraulický tlak a umožňovaly rychlé otevírání jednotlivých větví. Výstupní hrdla o průměru cca 10,5 mm zajišťují laminární a tichý průtok vody.

• Elektrické zapojení pomocí Fastonů: Každá ze tří cívek je osazena dvojicí tradičních plochých konektorů (Faston 6,3 mm). Toto řešení zaručuje pevný elektrický kontakt imunní vůči vibracím při odstřeďování na vysoké otáčky (1400–1600 ot./min), které jsou pro pračky Miele typické.

• Integrované filtrační sítko: V přívodním 3/4" hrdle je osazeno jemné nerezové či plastové sítko, které zachycuje mechanické nečistoty (rez, písek) z vodovodního řádu a chrání vnitřní membrány před poškozením.

Diagnostika: Kdy je potřeba ventil vyměnit?

Závada na napouštěcím ventilu pračky Miele se obvykle projevuje následujícími způsoby:

• Pračka nenapouští a na displeji svítí chyba přívodu vody (Waterproof / Chyba PC): Po spuštění programu pračka odčerpá zbytkovou vodu. Když má začít napouštění, ventil neotevře a pračka po chvíli rozsvítí červenou kontrolku přívodu vody nebo aktivuje ochranný systém. Nejčastější příčinou je spálené elektrické vinutí cívky.

• Prášek nebo aviváž zůstávají v dávkovači: Pokud selže pouze jedna ze tří cívek, pračka může bez problému napustit vodu na hlavní praní (přes funkční cívku), ale v průběhu cyklu nedokáže spláchnout aviváž, případně vynechá předpírku.

• Voda samovolně natéká do pračky, i když je vypnutá: Pokud v bubnu pračky naleznete čistou stojatou vodu několik hodin po vyprání, vnitřní gumová membrána ventilu netěsní vlivem únavy materiálu nebo podseknutého vodního kamene. Ventil mechanicky nedovírá a propouští tlak z řádu.

• Hlasité bzučení při napouštění: Signalizuje mechanické opotřebení vnitřního nerezového jádra cívky, které začíná rezonovat a ventil brzy selže úplně.

🛠️ Montážní pokyny a upozornění

• Náročnost: 3/5 (Střední – vyžaduje demontáž horní desky, případně předního panelu u specifických konstrukcí Miele).

• Bezpečnost: Pozor! Cívky ventilu pracují pod nebezpečným síťovým napětím 230V. Před zahájením jakýchkoliv prací bezpodmínečně odpojte pračku ze zásuvky a pevně uzavřete přívodní kohout vody!

• Pečlivé značení kabeláže: Vzhledem k tomu, že ventil má tři samostatné cívky a celkem 6 Faston konektorů, před odpojením si původní zapojení vyfoťte. Prohození vodičů by způsobilo, že pračka bude napouštět vodu do jiných komor dávkovače, než program v danou chvíli vyžaduje.

• Montáž hadic: Všechny tři vnitřní hadice nasuňte na 10,5mm hrdla na maximum a bezpečně je zajistěte původními pružnými sponami. Přívodní hadici na 3/4" závit šroubujte ručně a s citem, abyste plastový závit nestrhli.
