Elektromagnetický ventil 2cs 12v DC - 5220FR1251G,5220FR2067J

Elektromagnetický ventil 2cs 12V DC (5220FR1251G, 5220FR2067J)

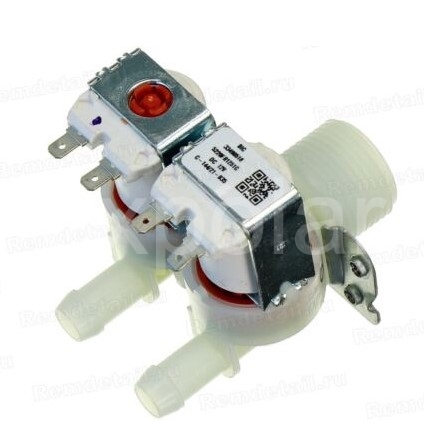

Tento dvojcestný (2cs) elektromagnetický ventil (solenoid) je specifickým konstrukčním prvkem napouštěcího systému automatických praček z produkce koncernu LG. Na rozdíl od většiny běžných ventilů na trhu, které pracují se síťovým napětím 230V, je tento model navržen pro bezpečná stejnosměrná napětí 12V DC. Ventil disponuje dvěma nezávisle řízenými výstupy uspořádanými vedle sebe, což umožňuje řídicí jednotce pračky přesně směřovat tok vody do jednotlivých sekcí dávkovače pracích prostředků (samostatně pro hlavní praní, předpírku nebo aviváž).

Technické parametry

Konstrukční specifikace: Bezpečné nízkonapěťové provedení

Tento ventil se vyznačuje kompaktním plastovým tělem, kde dvě výstupní hrdla pokračují přímo vpřed v ose přívodního 3/4" závitu. Tento přímý směr usnadňuje připojení vnitřních pryžových hadic vedoucích k vestavěnému dávkovači pračky bez rizika jejich nebezpečného zalomení.

Pozor na klíčový rozdíl při výběru: Cívky tohoto ventilu jsou konstruovány výhradně na 12V stejnosměrného proudu (DC). Ventil proto nelze nahradit běžnými 230V verzemi, i když tvarově a rozměrově mohou vypadat velmi podobně. Pokud byste se pokusili tento 12V ventil otestovat připojením přímo na 230V do zásuvky, dojde k okamžitému zničení (shoření) cívek a hrozí poškození elektroinstalace. Elektrické připojení využívá specifické kódované plastové patice LG, které spolehlivě odolávají silným vibracemi při odstřeďování.

Diagnostika: Kdy uvažovat o výměně?

Elektromagnetické ventily jsou v pračkách vystaveny neustálému tlaku vody z vodovodního řadu a mechanickému namáhání. Závadu na pračce LG bezpečně poznáte podle těchto příznaků:

• Pračka nenapouští vodu a na displeji svítí chyba IE: Program se spustí, zapne se vypouštěcí čerpadlo, ale ve chvíli, kdy má začít napouštění, pračka ztichne. Po několika minutách marného čekání vyhlásí řídicí jednotka LG chybový kód IE (Inlet Error). Často bývá jedna z nízkonapěťových cívek elektricky spálená (přerušené vinutí).

• Voda vynechává jen v určité fázi (např. nesplachuje aviváž): Pokud je poškozená pouze jedna ze dvou cívek, pračka na začátku cyklu normálně napustit vodu na hlavní praní, ale program se zasekne později (nebo nedojde k aviváži), protože druhá větev ventilu zůstane uzavřená.

• Voda samovolně protéká do pračky, i když je vypnutá: Pokud po ukončení cyklu nebo během noci najdete v bubnu nastoupanou čistou vodu, vnitřní gumová membrána ventilu ztratila těsnost. Bývá to způsobeno mechanickým opotřebením gumy nebo usazeným vodním kamenem a drobnými nečistotami z potrubí. Ventil nedovírá a je nutné jej vyměnit.

• Cvakání bez následného napouštění: Při pokusu o napuštění slyšíte z oblasti ventilu jasné cvaknutí, ale voda neteče. To značí mechanické zablokování vnitřního jádra uvnitř plastového těla.

🛠️ Montážní pokyny a upozornění

• Náročnost: 3/5 (Střední – vyžaduje demontáž horního krycího plechu pračky)

• Bezpečnost: Přestože cívky ventilu pracují s bezpečným napětím 12V, ostatní části pračky (včetně hlavní řídicí desky) jsou pod nebezpečným síťovým napětím 230V. Před zahájením jakékoliv manipulace pračku bezpodmínečně odpojte ze zásuvky a uzavřete přívodní ventil vody!

• Záměna konektorů: Před odpojením kabelových svazků ze starého ventilu si zapojení vyfoťte. Pokud byste přívodní nízkonapěťové konektory mezi cívkami prohodili, pračka bude napouštět vodu do jiné komory dávkovače, než program v danou chvíli vyžaduje (např. spláchne aviváž hned na začátku praní).

• Závit 3/4": Matici vnější přívodní hadice šroubujte na plastový závit ventilu zásadně ručně a s citem. Použití hrubé síly nebo kleští může plastový závit strhnout, což způsobí neopravitelnou netěsnost a riziko vytopení.
